آموزش ساخت شارژر خورشیدی قابل حمل

در این اموزش طریقه ساخت یک شارژر خورشیدی را می‌آموزید که میتوانید همه جا از آن استفاده کنید.

وقتی در گردش هستید وقتی برق برای مدت زیاد قطع می‌شود

آموزش ساخت شارژر خورشیدی قابل حمل

هر جا که نور خورشید باشد شما از این شارژر خورشیدی میتوانید استفاده کنید

در ساخت این شارژر خورشیدی از یک پاوربانک هم استفاده میکنیم که امکان شارژ گوشی و… در شب را هم فراهم می‌کند.

در واقع این پاور بانک مثل مخزن عمل می‌کند که در طول روز شارژ می‌شود و هنگامی که نور خورشید نیست میتوانید از ان استفاده کنید

پر شدن پاور بانک , باطری شارژر خورشیدی ۱۵ تا ۱۱۰ دقیقه طول می‌کشد و مدت زمان آن به شدت نور خورشید بستگی دارد.

آموزش ساخت شارژر خورشیدی قابل حمل

آموزش ساخت شارژر خورشیدی قابل حمل

آموزش ساخت شارژر خورشیدی قابل حمل

مرحله اول آموزش ساخت شارژر خورشیدی قابل حمل : وسایل موردنیاز

۱- پنل خورشیدی ۱۰وات (در فروشگاه موجود است) توضیحات بیشتر

پنل خورشیدی 10w ساخت کمپانی YINGLI

۲- باطری لیتیوم تک سل ۳٫۷V 4000mAh 25C (در فروشگاه موجود است) توضیحات بیشتر

باطری لیتیومی تک سل 3.7V 4000mAh 25C

۳- شارژر میکرو USB باتری های لیتیومی ۵ ولت ۱ آمپر (در فروشگاه موجود است) توضیحات بیشتر

شارژر میکرو USB باتری های لیتیومی 5 ولت 1 آمپر

۴- ماژول رگولاتور DC به DC کاهنده دارای ورودی ۶V تا ۲۶V و دو خروجی ۳A 5V USB (در فروشگاه موجود است) توضیحات بیشتر

ماژول رگولاتور DC به DC کاهنده دارای ورودی 6V تا 26V و دو خروجی 3A 5V USB

۵- پاوربانک ۵ ولت دارای ۲ خروجی USB به همراه نمایشگر دیجیتال (در فروشگاه موجود است) توضیحات بیشتر

پاوربانک 5 ولت دارای 2 خروجی USB به همراه نمایشگر دیجیتال

۶- سیم معمولی

۷- چسب دو طرفه یا .. برای چسباندن قطعات

توصیه میشود پنل خورشیدی که میخاهید استفاده کنید بین ۳ تا ۱۰ وات در ۶ تا ۲۴ ولت باشد. این مشخصات پنل خورشیدی باعث کاهش زمان موردنیاز برای شارژ پاوربانک و … می‌شود.

انتخاب پاوربانک بستگی به هزینه و نوع دستگاه‌هایی است که قصد دارید با شارژر خورشیدی آنها را شارژ کنید.

اگر یک پاور بانک دارید می‌توانید از ان استفاده کنید.

آموزش ساخت شارژر خورشیدی قابل حمل با پاور بانک و باطری لیتیومی

آموزش ساخت شارژر خورشیدی قابل حمل

آموزش ساخت شارژر خورشیدی قابل حمل

مرحله دوم: ساخت شارژر خورشیدی قابل حمل

پنل خورشیدی که ما استفاده کرده ایم  ۱۷٫۵ تا ۲۲٫۵  ولت برق تولید می‌کند اما پاور بانک باید با ۵ ولت تغذیه شود. بخاطر این اختلاف باید از یک رگولاتور یا تنظیم کننده استفاده کنیم تا پاور بانک شارژ شود.

 اگر از ماژول رگولاتور DC به DC کاهنده استفاده نکنیم ممکن است قطعات پاور بانک بخاطر ولتاژ بیش از حد بسوزد

در تصویر بالا یک دیاگرام ساده گزاشتیم که باید قبل از شروع کار به ان دقت کنید.

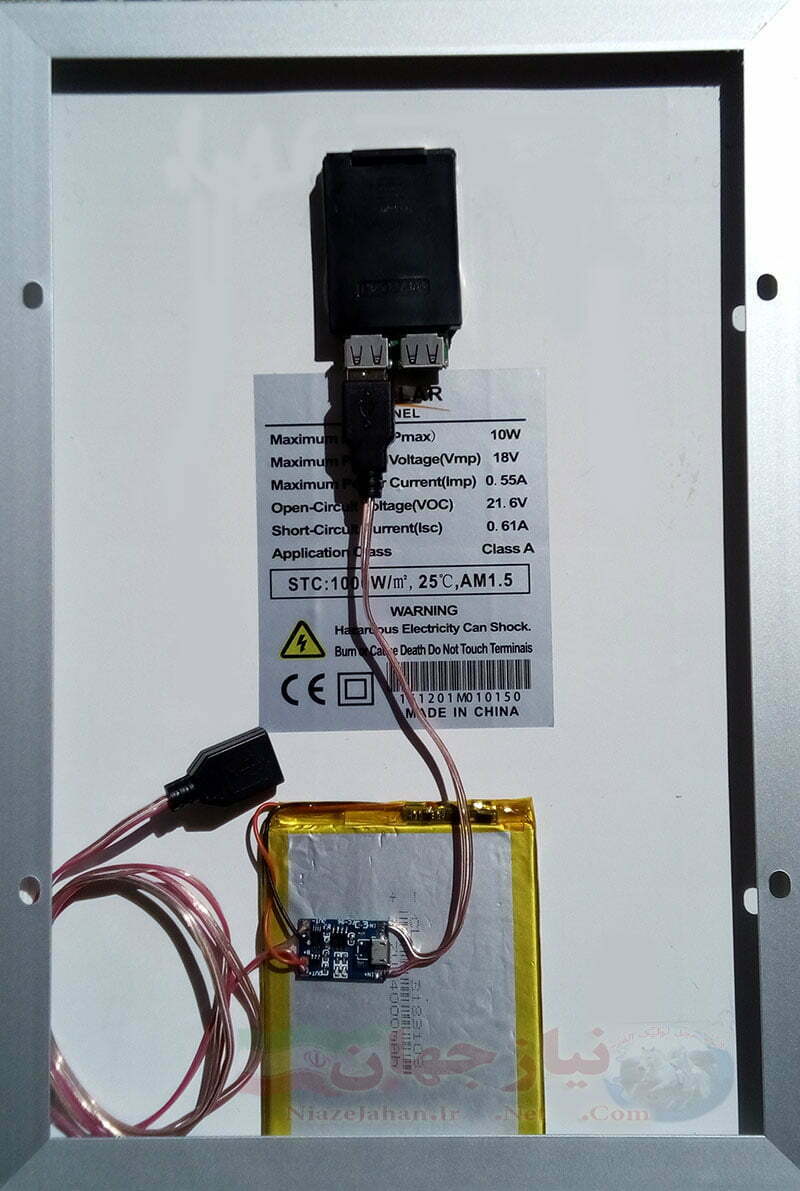

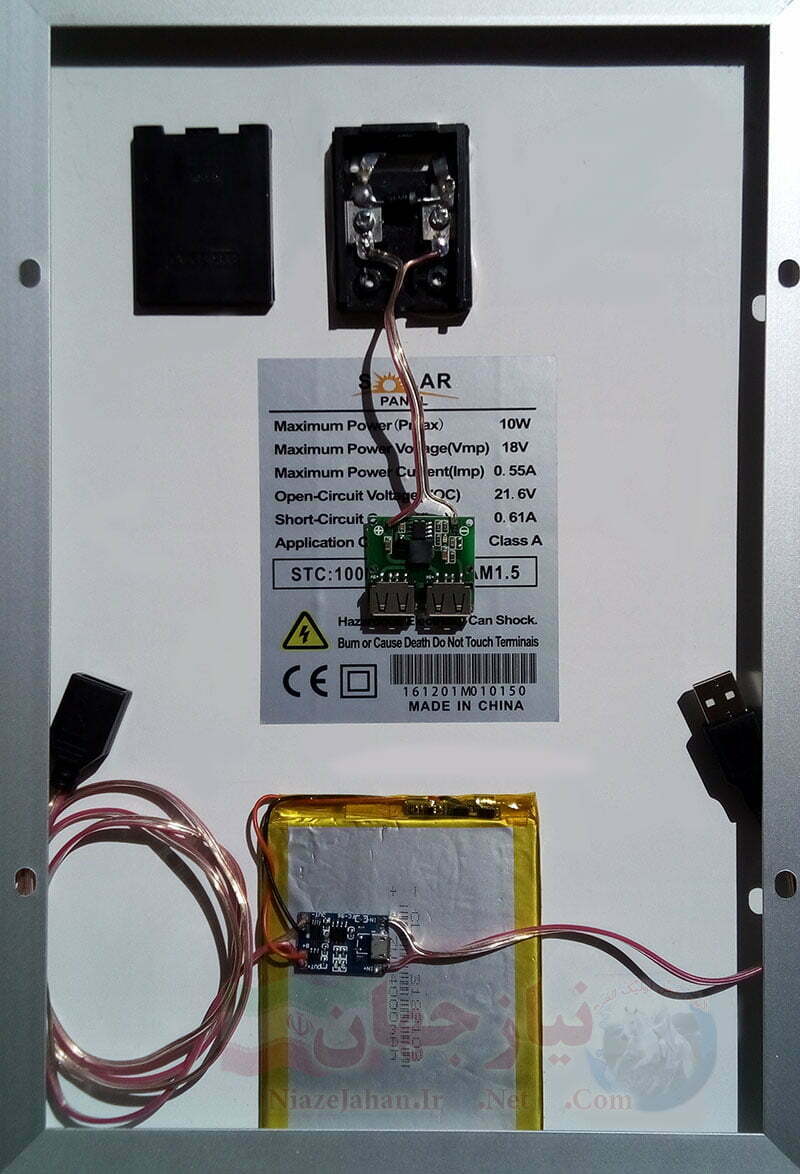

۱- ابتدا ماژول رگولاتور DC به DC کاهنده را به پنل خورشیدی لحیم  کنید. (به علامت مثبت + و  منفی پنل خورشیدی و ماژول کاهنده توجه کنید)

۲- با چند قطره چسب و یا چسب دو طرفه ماژول کاهنده را به ترمینال پنل خورشیدی بچسبانید.

۳- در همین مرحله می‌توانید بدون اضافه کردن پاوربانک یا باطری لیتیومی به شارژر گجت‌هایتان را مستقیماً از پنل خورشیدی شارژ و یا چراغ مطالعه USB را روشن کنید.

 تا همین جا یک شارژر خورشیدی جمع و جور دارید.

آموزش ساخت شارژر خورشیدی قابل حمل

مرحله سوم آموزش ساخت شارژر خورشیدی قابل حمل : اتصال پاوربانک

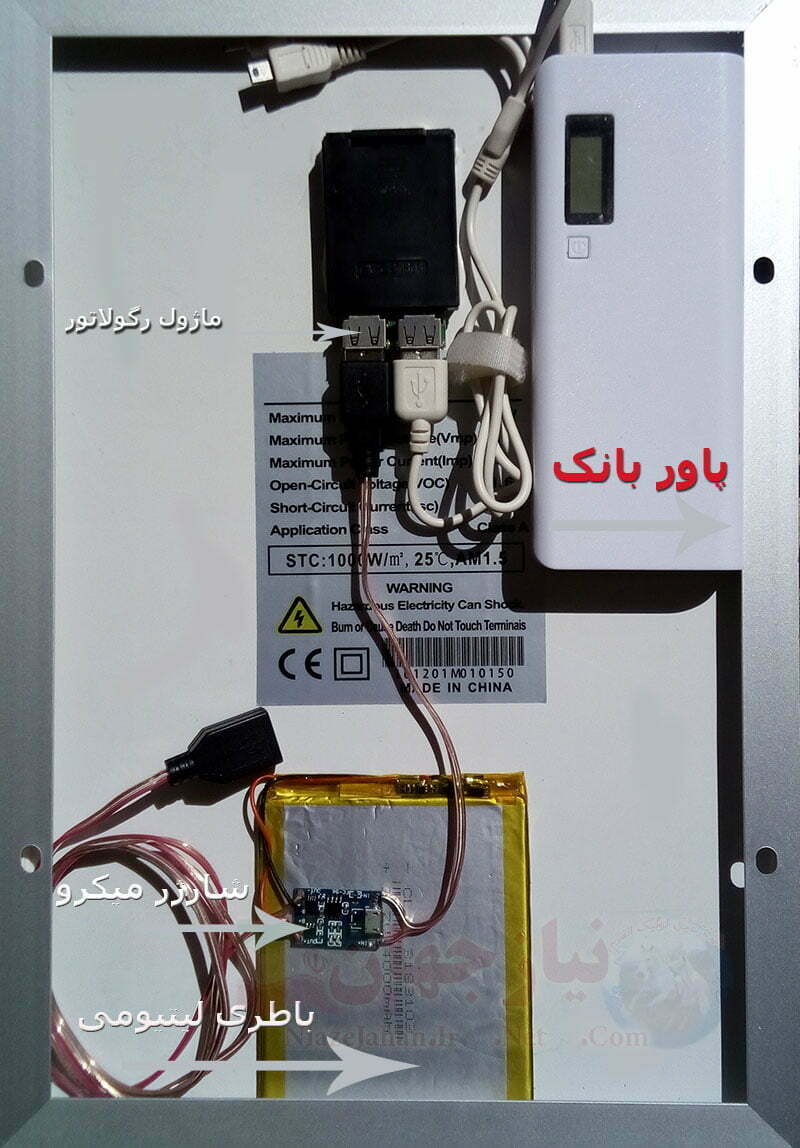

حالا باید پاوربانک را به پنل خورشیدی وصل کنیم.

برای وصل کردن پاوربانک از یک چسب دو طرفه استفاده کنید.

برای شروع پاور بانک را به پشت پنل خورشیدی متصل میکنیم.

از یک کابل شارژر گوشی موبایل برای اتصال از ماژول رگولاتور DC به DC کاهنده که به پنل خورشیدی لحیم کریم به پاوربانک استفاده میکنیم

کابل شارژ ماژول رگولاتور را به ورودی شارژ پاور بانک وصل کنید.

از خروجی پاور بانک هم میتوانید برای شارژ گوشی و تبلت و… استفاده کنید

اتصال پاوربانک هم تمام شد.

آموزش ساخت شارژر خورشیدی قابل حمل

مرحله چهارم آموزش ساخت شارژر خورشیدی قابل حمل : اتصال باطری لیتیومی

مقداری سیم به به دو سر سوکت نری USB لحیم کنید

دو سر دیگر سیم را به ورودی شارژر میکرو USB وصل کنید (IN مثبت + و منفی – رعایت شود)

دو سر مثبت و منفی باطری لیتیومی را به قسمت خروجی شارژر میکرو USB وصل کنید ( B+ و B-  مثبت + و منفی – رعایت شود)

مقداری سیم به به دو سر سوکت مادگی USB لحیم کنید

دو سر دیگر سیم مادگی USB را به خروجی شارژر میکرو USB وصل کنید (OUT مثبت + و منفی – رعایت شود)

اتصال باطری لیتیومی به شارژر میکرو USB تمام شد

حالا وقتی پنل خورشیدی در نور خورشید قرار بگیره باطری شروع به شارژ میکنه و چراغ قرمز رنگ شارژر روشن میشه وقتی باطری شارژ کامل بشه چراغ شارژر سبز رنگ میشه.

پروژه جدید کلید نوری (روشن شدن چراغ در شب و خاموش شدن در روز) با پنل خورشیدی بزودی

قطعات مورد نیاز کلید نوری:

۱- ماژول رله ۵ ولت یک کاناله (در فروشگاه موجود است) توضیحات بیشتر

ماژول رله 5 ولت یک کاناله با قابلیت تنظیم سطح ولتاژ تریگر مدل KEEPONIC

۲- شارژر و تقویت کننده ولتاژ باتری های قابل شارژ لیتیومی (در فروشگاه موجود است) توضیحات بیشتر

شارژر و تقویت کننده ولتاژ باتری های قابل شارژ لیتیومی

۳- ماژول کامل شارژر باطریهای لیتیومی و گوشی (در فروشگاه موجود است) توضیحات بیشتر

ماژول کامل شارژر باطریهای لیتیومی و گوشی

۴- باتری لیتیومی موریسل ۱۸۶۵۰- ۳٫۷ ولت – ظرفیت ۲۲۰۰ میلی امپر (در فروشگاه موجود است) توضیحات بیشتر

باتری لیتیومی موریسل 18650- 3.7 ولت - ظرفیت 2200 میلی امپر

آموزش ساخت شارژر خورشیدی قابل حمل

مزایای پنل های مونو کریستال

پنل های خورشیدی مونوکریستال (Monocrystalline) ، از یک کریستال بزرگ سیلیس تشکیل می شود

که باتوجه به دقت در مراحل ساخت و میزان خلوص سیلیس بکار رفته در آن دارای مزایا و معایبی نسبت به

سایر انواع سلول های خورشیدی است که در ادامه به آنها اشاره می کنیم.

۱– راندمان بهتری (بین ۱۵ الی ۲۰ درصد) را نسبت به سایر انواع پنل های خورشیدی رایج ارائه می دهد.

۲– طول عمر بالاتر (تا حدود ۳۰ سال)

۳– بازده بهتر در شرایط نور کم

۴– در آب و هوای گرم بازده بهتری نسبت به پلی کریستال دارند

۵- اشغال فضای کمتر نسبت به سایر سلول ها (به قدر جزئی نسبت به پلی کریستال فضای کمتری اشغال می کند). بهترین انتخاب برای مکانهایی که فضای محدود دارند.

۶– دارای شکل ظاهری مربع با گوشه های گرد می باشد.

۷– رنگ تیره شان در جذب انرژی کمک می کند.

۸– بالاترین قیمت را در بین پنل ها داراست.

۹– اثر سایه روی پنل های مونوکریتال بیشتر است و در بعضی مواقع  کل سیستم را مختل می کند.

محصولات دیگر خورشیدی

روبات خورشیدی

روبات خورشیدی ۶ کاره جدید



درباره‌ی نیاز جهان

موارد جالب

جایزه نقدی

با ثبت نام و خرید از فروشگاه نیاز جهان جایزه نقدی دریافت کنید 1- اختصاص …

6 نظر

  1. سلام در این پروژه هم باتری لتیومی و هم پاور بانک ضروری است یا فقط از یکی از اینها باید استفاده کرد . ممنون

    • نیاز جهان

      جناب مجتبی در پروژه ساخت شارژر خورشیدی قابل حمل میتوانید از پاوربانک یا باتری شارژی استفاده کنید یعنی یکی از موارد کافی است

  2. سلام. هدف از پاور بانک چیه؟
    آیا وجود پاوربانک ضروریه؟

  3. سلام خسته نباشید میخواستم بدونم برای ساخت شارژر خورشیدی لپتاپ به چند تا پنل خورشیدی نیاز هست و کلا چه قطعاتی نیاز داریم؟مشخصات شارژر لپتاپم : ۱۹٫۵V و ۴٫۶۲A
    و اینکه در اینده اگر لپتاپم رو عوض کنم و ولتاژ بین یکی دو ولت یعنی ۲۰و ۲۱ بالاتر رفت در ان صورت چه باید کنم ممنون میشوم توضیح دهید.

  4. با سلام و تشکر بابت اموزش شارژر خورشیدی قابل حمل نیاز جهان

    واقعا اموزش خیلی خوب و عملی بود

    من قطعات اموزش شارژر خورشیدی رو از فروشگاه نیاز جهان خریداری و تبق اموزش نصب کردم و خوب جواب داد

    لطفا اموزشهای دیگری در رابطه با سولار و پنلهای خورشیدی بزارید

    با تشکر از اموزش عالی و کاربردی شما عزیزان

    • نظز لطف شما به نیاز جهان هست اقا محسن
      چشم بزودی اموزشهای دیگری در رابطه با پنلهای خورشیدی و شارژر خورشیدی در سایت گزاشته میشه
