نمایشگر پنلی

توضیحات

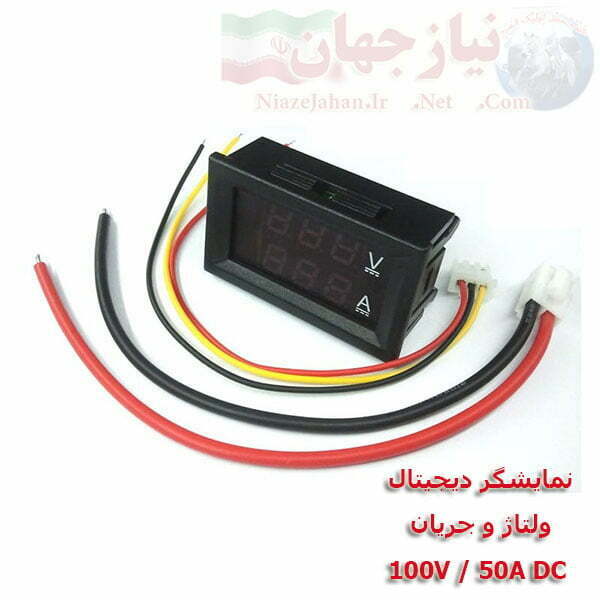

نمایشگر پنلی

ولتاژ و جریان دیجیتال

ماژولهای پنلی ولت متر و آمپر متر بدلیل کاربردی بودن و استفاده اسان از محبوبیت زیادی برخوردار هستند

مجموعه کاربردی ولتمتر و آمپر متر در یک محصول این ماژول قادر است ولتاژ و شدت جریان مدار را اندازه گیری کند.

نقاط قوت :
۱- قیمت مناسب
۲- نصب اسان و استفاده سریع از ماژول
۳- عدم نیاز به منبع تغذیه جداگانه

مشخصات فنی مدل : ۵۰A/۱۰۰V Dc

از این ماژول می توانید برای نمایش ولتاژ و جریان در محدوده ۱۰۰V – ۵۰A استفاده کنید.

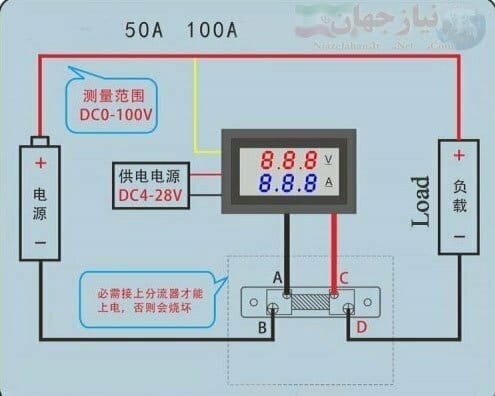

مشخصات سیم ها :

نمایشگر پنلی ولتاژ و جریان دیجیتال
سیم قرمز باریک (VCC+) : ورودی مثبت منبع تغذیه (۴ تا ۳۰ ولت)

سیم مشکی باریک (GND-) : ورودی منفی منبع تغذیه (۴ تا ۳۰ ولت ) و اندازه گیری سیگنال مشترک زمین

سیم زرد باریک (VIN) : اندازه گیری سیگنال ورودی مثبت (۰-۱۰۰V مدل ۱۰۰ ولت)

سیم قرمز ضخیم (I+) : ورودی مثبت جریان

سیم مشکی ضخیم (I-) : ورودی مثبت جریان

نمایشگر پنلی

محدوده اندازه گیری ولتاژ : ۰.۰V TO ۱۰۰V

محدوده شدت جریان : ۰A-۵۰A

محدوده ولتاژ ورودی : DC۴-۳۰V

خطای ولتاژ : ± ۰.۱%

خطای جریان : ± ۱%

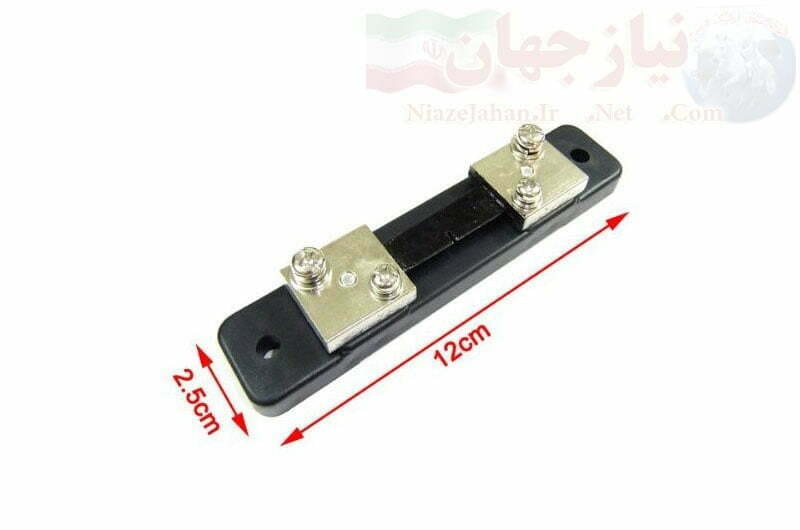

مشخصات شانت خارجی : ۷۵ MilliOhms

شانت نمایشگر پنلی ولتاژ و جریان دیجیتال

کار جریان : <۲۰ mA

نرخ تجدید : About ۳۰۰mS time

روش نمایش : Double three ۰.۲۸ “LED digital tube

رنگ نمایشگر: Blue / Red

طول سرب : ۱۵cm

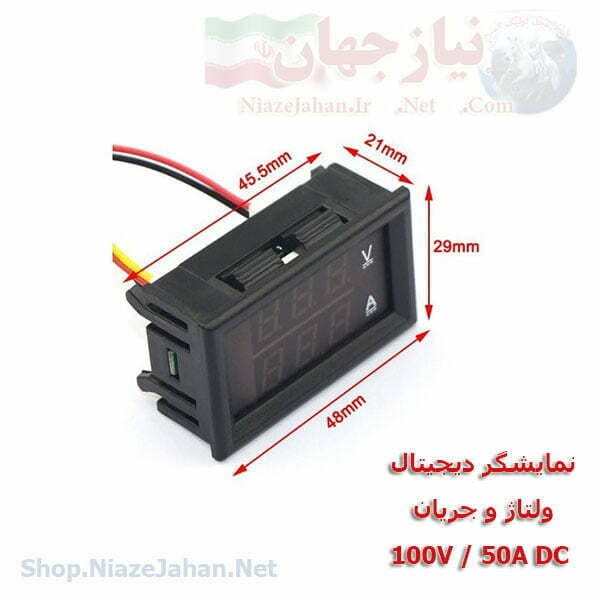

ابعاد : ۴۸x۲۹x۲۱ mm

مشخصات نمایشگر پنلی ولتاژ و جریان دیجیتال

دمای کار : -۱۰ درجه تا ۶۵ درجه سانتیگراد
